1、 QB10N系列模块化气体探测器技术参数

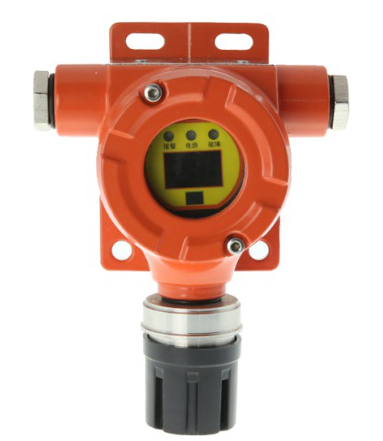

QB10N系列点型可燃气体探测器（以下简称探测器），是一种固定式可连续检测作业环境中有毒有害气体浓度的仪器。

探测器为自然扩散方式检测气体浓度，采用进口催化燃烧式传感器，具有极好的灵敏度和出色的重复性；适宜工厂应用的LED数码显示器实时显示泄漏气体的浓度值，超过预设报警点立即启动声光报警信号或驱动排风系统；国际标准4-20mA信号可直接接入工厂DCS系统， RS485数字信号与工厂上位机连接；仪器采用嵌入式微控制技术，操作简单，功能齐全，可靠性高，整机性能居国内领先水平。

2主要功能及技术指标

2.1主要功能

仪器采用先进的16位超低功耗嵌入式微控制器

LCD液晶显示

安全的免开盖红外遥控操作

用户可自行设置高低报警点

重要操作需密码验证，有效防止误操作

标准4-20mA信号或RS485数字信号可直接接入工厂DCS系统

2.2技术指标

测量范围：0-100%LEL\0~100ppm

适用气体：可燃气体\有毒气体

显示误差：≤±5% F.S

响应时间：T90<30s

显示方式：LCD液晶显示

操作方式：红外遥控

状态指示：绿色指示正常工作、黄色指示故障、红色指示浓度报警

报 警 点：根据用户要求设定，参数可调

信号输出：标准4-20mA信号+ HART（选配）

工作环境：-30℃～+50℃；湿度＜90%RH无结露

工作电压：DC24V ±15%

采样方式：自然扩散

防爆等级：ExdⅡCT6

防护等级：IP66

使用电缆：3×1.5mm²或4×2.5mm²屏蔽电缆

传输距离：≤1000m

重    量: 约1000g

1、 产品性能特点、技术优势说明

新的模块气体探测器由主控模块、智能传感器模块、液晶显示模块、数码管显示模块、隔离的RS485通信模块组成。

1、支持各种模块自由组合，即可以构成具有不同功能的气体探测器——简单

气体探测器由主控模块和智能传感器模块组成，增添不同的模块可实现不同的功能，满足用户现场预期要求。

例如：客户以前订购的是普通探测器，想在现场实现数值显示和485信号输出，可以直接选配显示模块及隔离的485通信模块，快速热插拔，即插即用。

又如：客户以前订购的是可燃气探测器，现现场改变，需要检测一氧化碳气体，则只需要将可燃气传感器模组更换成一氧化碳传感器模组即可。

2、探测器支持数字信号输出及模拟信号输出——丰富

探测器可以选择输出标准4-20mA信号，也可选择输出具有信号隔离的RS485信号，标准的Modbus_RTU通信协议。支持与西门子PLC或国内外的PLC或采集模块直接相连。

3、只需更换损耗快的传感器，即可使整套设备的寿命延长至8~10年。避免传感器寿命到期或损坏即须整体更换探测器——省钱
例如：一氧化碳电化学传感器理论寿命只有2-3年，甚至恶劣环境中仅半年即失效；而电子设备、壳体等的有效寿命可达8~10年。通过定期更换传感器模块，整套气体监控系统可以延长使用寿命。

4、一旦最容易损坏及过期的传感器失效后，通过一体化探测器的方便更换性，客户自己即可解决。避免了上门服务的拖沓和人工费用。——省事
例如：客户地处偏远地区，而通过服务电话确定只需要更换传感器模块即可解决其探测器故障。客户和代理商可选择自行解决问题，我公司会寄出对应传感器模块，客户或代理商在电话指导下，进行一个和换灯泡类似难度的操作即可完成维修。整个过程只有结构操作，没有任何按键、设置或气体标定。
老款探测器有问题时，需要将整个探测器拆卸下来寄回公司检验、维修；而模块化检测仪可避免这种大动干戈的行为。

5、客户或代理商可购买模块备件。随时解决探测器故障。——快捷
一般企业在招标中通常都会有备品备件的要求。只需配置部分一体化探测器的相关部件，立马可以更换坏损部件，保证系统的连续可靠性。

6、传感器模块能够纪录标定数据。所以能够实现传感器地面标定或返厂标定。——连续

按照行业标准和惯例，探测器每半年或一年需要标定或检测。在现场可能不具备标定条件，则可以将传感器模块取下在合适的地方进行标定或返厂进行专业标定，之后重装上去即可。
如果客户手中有备用传感器模块更换，则可形成定期分批的传感器模块返厂标定。使用和标定两不误。

7、 面对计量消防等检测，可以提高通过率。——高效
大多数传感器的特性决定了探测器的准确度会随时间漂移。在出厂安装后，如果不能马上检测，则一次性全部通过比较难。此时可以对可能检测不过的传感器模块返厂标定后再迎检，避免检测不过的多次收费。

8、特殊需求的满足能力得到增强，为客户准备越来越宽的产品线。—特殊需求
例如：客户需要一款以前没有开发的，检测X气体的探测器。我公司采用一体化技术则只需要开发检测X气体的传感器模块即可，而不需完整开发检测X气体的整个探测器。而且一旦X气体传感器模块制成后，组合分线、总线、显示模块，即可形成检测X气体的系列产品。

9、库存传感器模块和探测器模块部件，组合式生产，在相同库存量下，大大缩短生产及发货周期。——货期缩短
例如：以前老款探测器客户需要分线制的CO探测器，而库存则是大量的总线制CO探测器，客户只能等待重新生产对应产品来满足定单。而一体化探测器的库存是CO传感器模块和各类探测器模块，只需将CO传感器模块和分线制探测器模块进行组合检验后即可出货。速度差异明显。
